GTD/ATD氣動執行器技術參數

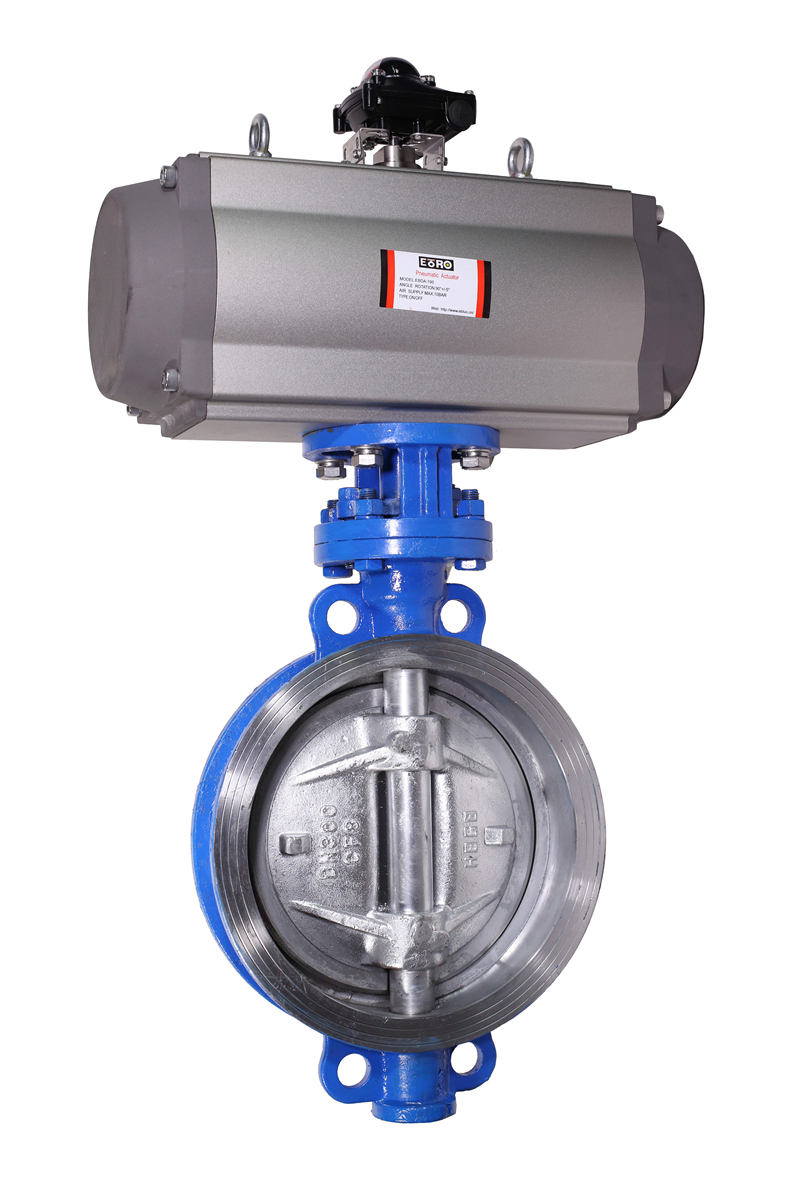

氣動硬密封蝶閥閥體參數

類   型

雙作用活塞式、彈簧復位式

公稱通徑

DN50～400mm

氣源壓力

雙作用：2-8bar/單作用：4-8bar

公稱壓力

PN1.6、2.5MPa

輸出力矩

雙作用：4N·M～10560N·M

閥軸材質

碳素鋼、304/316/316L不銹鋼

單作用：7N·M～2668N·M

閥體材質

碳素鋼、合金鋼、不銹鋼

工作溫度

常溫型：-20℃～80℃（丁腈橡膠O型圈）

閥板材質

碳素鋼、合金鋼、不銹鋼

高溫型：-20℃～160℃（氟橡膠O型圈）

閥座密封

不銹鋼

動作范圍

0～90°±5°

結構形式

三維偏心

接口螺紋

GTD40～GTD83/ATD50～ATD88    G1/8″

溫度

≤425℃

GTD110～GTD350/ATD100～200   G1/4″

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

閥位信號

定位器：4～20mA/回信器：全開全關信號

特點

零泄漏、使用壽命長、便于安裝、耐高溫高壓

公稱通徑(mm)

尺寸（mm）

L

L1

H

1.6Mpa

2.5Mpa

D1

4-Φd

D1

4-Φd

50

43

108

245

125

4-18

125

4-18

65

46

112

250

145

4-18

145

4-18

80

46

114

350

160

4-18

160

4-18

100

52

127

380

180

4-18

190

4-22

125

56

140

410

210

4-18

220

4-26

150

56

140

490

240

4-22

250

4-26

200

60

152

560

295

4-22

310

4-26

250

68

165

621

355

4-26

370

4-30

300

78

178

680

410

4-26

430

4-30

350

78

190

757

470

4-26

490

4-33

400

102

216

825

525

4-30

550

4-36

450

114

222

925

585

4-30

600

4-36

500

127

229

1010

650

4-33

660

4-36

600

154

267

1180

770

4-36

770

4-39
